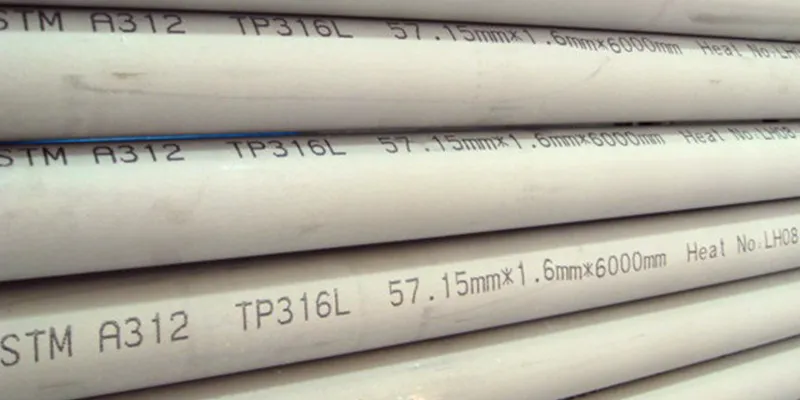

ASTM A312 er staðallýsing fyrir óaðfinnanlega, soðið og mjög kalt -frágengið austenitískt ryðfrítt stálrör og UNS S31600 (316 ryðfrítt stál) er ein mest notaða flokkurinn innan þessa staðals.
ASTM A312 nær yfir mjög breitt svið, með nafnþvermál á bilinu 1/8 tommu til 30 tommu og stærri. Veggþykkt er tilgreind í stöðluðum tímaáætlunum, eins og SCH 10S til SCH 80S og hærri, sem uppfyllir hönnunarkröfur frá léttum til háþrýstilögnum.

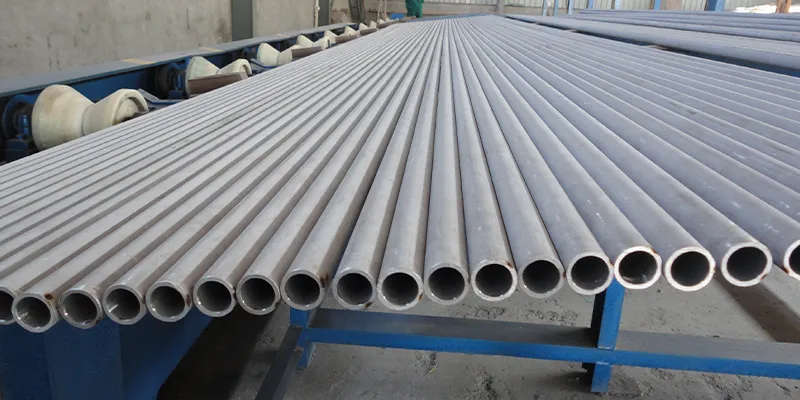

UNS S31600 Ryðfrítt stál Yfirlit
S31600er mólýbden-sem inniheldur austenítískt ryðfrítt stál. Helsti kostur þess er yfirburða tæringarþol samanborið við S30400, sérstaklega í umhverfi sem inniheldur klóríð- eða halíð-. Það býður upp á umtalsverða mótstöðu gegn gryfju- og sprungutæringu, sem leiðir til þess að það er oft kallað „ryðfrítt stál úr sjávar-gráðu.
Að auki hefur S31600 einnig framúrskarandi háan-hitastyrk, skriðstyrk og brotálag og hefur góða sveigjanleika og suðuhæfni í glæðu ástandi. Það er mikið notað í lykilatvinnugreinum eins og jarðolíu, sjávarverkfræði, lyfjum og matvælavinnslu til að flytja vökva og lofttegundir.

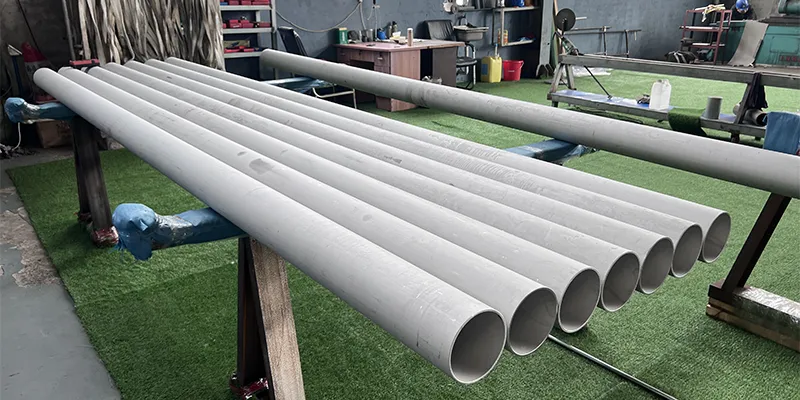

ASTM A312UNS S31600 forskrift
ASTM A312 nær yfir óaðfinnanlega, soðið og mjög kalt -unnið austenitískt ryðfrítt stálrör til notkunar í háum-hita og almennt ætandi umhverfi. Stálpípumál samkvæmt þessum staðli eru fyrst og fremst ákvörðuð af tveimur lykilbreytum:
Nafnþvermál rörs (NPS):Þetta er nafnpípustærð, gefin upp í tommum (td NPS 1/2", NPS 6"). Fyrir pípur NPS 12 og neðar er ytra þvermál (OD) stærra en nafnstærð; fyrir pípur NPS 14 og hærri, OD er það sama og nafnstærð.
Dagskrá:Skammstafað sem "SCH," það táknar veggþykktarröð pípunnar. Hærri áætlunarnúmer gefur til kynna þykkari pípuvegg; fyrir sama nafnþvermál pípunnar leiðir aukin veggþykkt til minna innra þvermáls.
Vegna þess að A312 er ryðfrítt stálpípa, er venjulega vísað til stærðar þess í B36.19M staðlinum, með áætlunum með viðskeyti „S“ (td Sch 10S, Sch 40S, Sch 80S). Þessar 'S' röð tímaáætlanir hafa venjulega þynnri veggþykkt en hliðstæða þeirra í B36.10M (td Sch 40, Sch 80), en þær geta skarast fyrir ákveðnar stærðir.
Eftirfarandi tafla sýnir ytri þvermál og veggþykkt færibreytur sem samsvara nokkrum algengum nafnþvermál pípa og áætlunum úr ryðfríu stáli rör (með 'S'). Allar stærðir eru í millimetrum (mm).
|
NPS |
DN |
OD (mm) |
Sch 5S (mm) |
Sch 10S (mm) |
Sch 40S (STD) (mm) |
Sch 80S (XS) (mm) |
|
1/2" |
15 |
21.3 |
1.65 |
2.11 |
2.77 |
3.73 |
|
3/4" |
20 |
26.7 |
1.65 |
2.11 |
2.87 |
3.91 |
|
1" |
25 |
33.4 |
1.65 |
2.77 |
3.38 |
4.55 |
|
1 1/2" |
40 |
48.3 |
1.65 |
2.77 |
3.68 |
5.08 |
|
2" |
50 |
60.3 |
1.65 |
2.77 |
3.91 |
5.54 |
|
3" |
80 |
88.9 |
2.11 |
3.05 |
5.49 |
7.62 |
|
4" |
100 |
114.3 |
2.11 |
3.05 |
6.02 |
8.56 |
|
6" |
150 |
168.3 |
2.77 |
3.40 |
7.11 |
10.97 |
|
8" |
200 |
219.1 |
2.77 |
3.76 |
8.18 |
12.70 |
Athugasemdir:
DN (Diameter Nominal) er nafnstærð sem tilgreind er af International Organization for Standardization (ISO) og er áætlað innra þvermál.
Áætlanir 40S og 80S samsvara almennt staðlaðri (STD) og auka-styrk (XS) veggþykktum sem tilgreindar eru í B36.10M fyrir NPS 12 og neðar.
Þessi tafla er aðeins sýnishorn af nokkrum algengum stærðum; raunverulegur staðall nær yfir stærðir frá NPS 1/8" til NPS 30" og víðar, auk yfirgripsmeiri röð af áætlunum (td áætlun 5, 10, 20, 30, 60, 100, 120, 140, 160 og XXS).

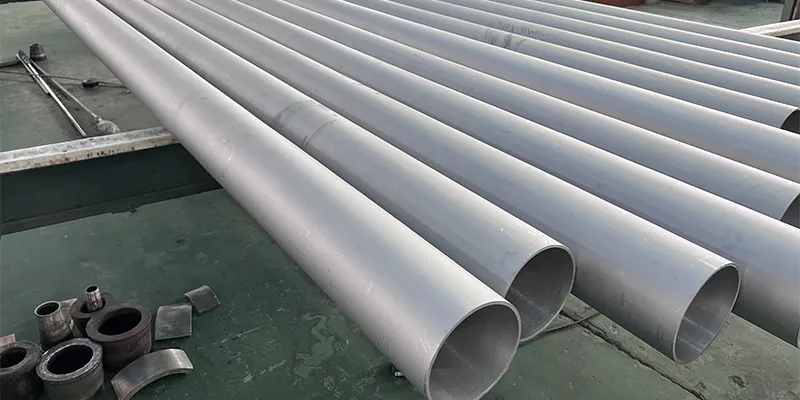

ASTM A312UNS S31600Eiginleikar
UNS S31600Efnasamsetning
UNS S31600, einnig þekkt sem TP316 í ASTM A312 staðlinum, er mólýbden-sem inniheldur austenítískt ryðfrítt stál. Aðalsamsetning þess inniheldur járn (Fe) sem grunnþátt, með króm (Cr) og nikkel (Ni) sem kjarnaþætti sem mynda austenítíska uppbyggingu og veita grundvallar tæringarþol.
Mikilvægasti munurinn á þessu ryðfríu stáli og 304 ryðfríu stáli er að bæta við mólýbdeni (Mo), sem eykur verulega viðnám UNS S31600 gegn gryfju- og sprungutæringu í umhverfi sem inniheldur klóríð-, sem gerir það að ryðfríu stáli í "marine-gráðu".
|
Samsetning |
UNS S31600 samsetning, % |
Tilgangur |
|
C |
0.08 |
Viðheldur austenitic uppbyggingu; hámarksinnihald er takmarkað til að draga úr karbíðúrkomu úr kornamörkum. |
|
Mn |
2.00 |
Austenite sveiflujöfnun; bætir heita vinnuhæfni og styrk. |
|
P |
0.045 |
Óhreinindi verða að vera strangt stjórnað til að tryggja suðuhæfni og seigju. |
|
S |
0.030 |
Of mikið magn óhreininda skerðir tæringarþol og suðuhæfni. |
|
Si |
1.00 |
Afoxunarefni; bætir oxunarþol við háan-hita. |
|
Kr |
16.0 - 18.0 |
Veitir grunn passivation lag og tæringarþol; austenít-myndandi þáttur. |
|
Ni |
10.0 - 14.0 |
Mikilvægur austenít stöðugleiki; bætir seigleika og sveigjanleika. |
|
Mo |
2.00 - 3.00 |
Lykilatriði: Bætir verulega tæringarþol gegn holum og sprungum og háan-hitastyrk. |
|
N |
- |
Stöðugir austenitic uppbyggingu og bætir styrk. |
|
Fe |
Jafnvægi |
Grunnmálmur. |
UNS S31600 Eðliseiginleikar
UNS S31600 hefur tiltölulega háan þéttleika sem er um það bil 7,98g/cm³. Vegna mikils nikkel- og króminnihalds er það almennt ekki-segulmagnaðir eða veikt segulmagnaðir í glæðu ástandi, með segulgegndræpi nálægt 1,0.
|
Líkamlegir eiginleikar |
Gildi |
|
Þéttleiki |
7.98 - 8.00 g/cm3 |
|
Bræðslusvið |
1371 - 1399 gráðu |
|
Varmaleiðni |
16.2 W/m·K |
|
Sérhiti |
500 J/kg·K |
|
Hitastækkunarstuðull |
15.9 x 10-6 / gráðu |
|
Mýktarstuðull |
193 - 200 GPa |
|
Rafmagnsviðnám |
740 µΩ·m |
|
Segulgegndræpi |
Um 1.008 |
UNS S31600Vélrænir eiginleikar
|
Vélrænir eiginleikar |
Gildi |
Sama gildi |
|
Togstyrkur |
515 MPa |
75.000 psi |
|
Afkastastyrkur |
205 MPa |
30.000 psi |
|
Lenging |
40% |
40% |
|
Harka, Rockwell B |
HRB 95 |
HRB 95 |
|
Harka, Brinell |
HBW 217 |
HBW 217 |
|
Áhrifsorka |
> 100 J |
>74 fet·lb |

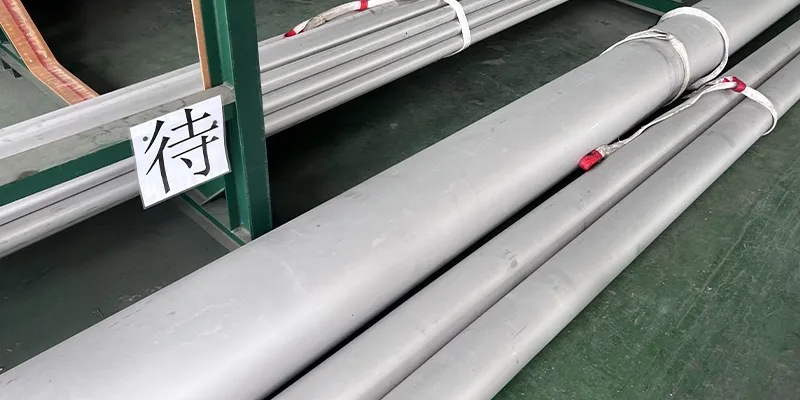

ASTM A312 UNS S31600Kostir stálröra
Tæringarþol
Yfirburða tæringarþol UNS S31600 er lykilástæða fyrir útbreiddri notkun þess, sérstaklega hvað varðar viðnám gegn staðbundinni tæringu. Vegna þess að mólýbden er innifalið í málmblöndunni er viðnám þess gegn gryfju- og sprungutæringu í klóríðumhverfi langt umfram það sem er í S30400.
Hitaþol
Þetta efni býður upp á framúrskarandi oxunarþol og hátt stöðugt rekstrarhitastig. Í stöðugri þjónustu er UNS 31600 almennt talið ónæmt fyrir oxun allt að 925 gráður.
Suðuhæfni
TP316, sem austenítískt ryðfrítt stál, sýnir yfirleitt framúrskarandi suðuhæfni og hentar fyrir flestar staðlaðar suðuaðferðir, þar á meðal TIG, MIG og bogsuðu. Austenítísk uppbygging þess gerir það vel soðið og ónæmt fyrir sprungum.
Köld vinna og mótun
S31600 sýnir framúrskarandi kaldmyndunareiginleika og mikla sveigjanleika sem er dæmigerð fyrir austenítískt ryðfrítt stál. Það er auðvelt að framkvæma djúpteikningu, beygju, teygju og snúning og hægt er að beygja það í ýmsa flókna hluta með því að rúlla eða bremsa, sem er sérstaklega mikilvægt fyrir framleiðslu á ASTM A312 stöðluðum pípum.
