Ryðfrítt stál 316h rörtengi og virkni þeirra - Þekking

Ryðfrítt stál 316Her há-kolefnisafbrigði af venjulegu 316 málmblöndunni, notað fyrir háan hita og háan-þrýsting. Með kolefnisinnihald upp á 0,04–0,10% gefur það yfirburða togstyrk, skriðþol og hitastöðugleika samanborið við 316L, sem gerir það tilvalið fyrir mikilvægar atvinnugreinar eins og olíu og gas, efnavinnslu, orkuframleiðslu og lyfjafyrirtæki.

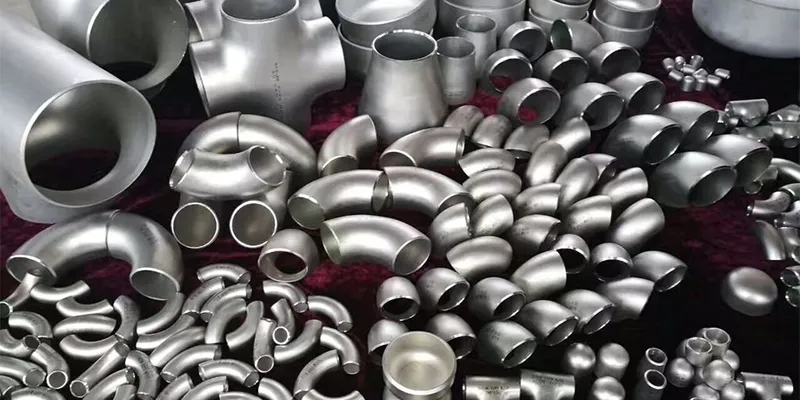

Stainless Steel 316h Pipe Fittings And Their Functions

Þessi grein veitir ítarlegt yfirlit yfir 316H skaftsuðu og svikin festingar, staðla þeirra, virkni og kosti.

Tæringarþol: Yfirburða tæringarþol gegn holum og rifum í klóríð-hlöðnum stillingum, sem er betri en 304 einkunnir í sjávar- og efnavinnslu.

Vélrænn styrkur: Hærri togstyrkur (venjulega 515 MPa lágmark) og flæðistyrkur (205 MPa lágmark) við hærra hitastig miðað við staðal 316.

Mótanleiki og suðuhæfni: Sýnir góða mótunarhæfni með heitum og köldum vinnsluferlum, þó að vinnu-herðingarhraði þess krefjist stjórnaðrar framleiðslu til að forðast röskun.

Hitaþol: Viðheldur uppbyggingu heilleika í oxandi andrúmslofti allt að 925 gráður með hléum og 870 gráður stöðugt, tilvalið fyrir þrýstihylki og varmaskipta.

Stoft-suðupíputengi er soðið beint við pípuendana, sem skapar óaðfinnanlega, leka-tengingu sem hentar fyrir há-þrýstings- og há-hitakerfi.

Stainless Steel 316H Butt-Weld Pipe Fittings

Aðalforskriftin fyrir 316H stompsuðutengingar- er ASTM A403 WP316H, sem nær yfir unninn austenítískt ryðfrítt stál rörtengi fyrir þrýstilögn. Málstaðlar innihalda:

ASME/ANSI B16.9 fyrir-verksmiðjuframleidda skaftsuðu-tengi.

ASME B16.28 fyrir stutta-radíus olnboga og skil.

MSS-SP-43 fyrir léttar tæringarþolnar festingar.

Algengar skaftsuðufestingar í 316H innihalda eftirfarandi:

Tegund	Lýsing	Hlutverk og hlutverk
Olnbogi (45 gráður og 90 gráður)	Boginn festingur með skásettum endum, fáanlegur í langan-radíus (1,5D) eða stuttan-radíus (1D).	Breytir stefnu vökvaflæðis en lágmarkar þrýstingsfall og ókyrrð; ómissandi í -þröngum skipulagi eða til að koma til móts við leiðslur í kringum hindranir.
Teigur (jafn og minnkandi)	AT-laga innrétting með þremur innstungum; jafnir teigar hafa einsleitar greinastærðir, en afoxandi teigar eru mismunandi í þvermál.	Skiptir eða sameinar rennsli frá aðallínu til greinar; notað í dreifikerfi til að viðhalda jafnvægi á þrýstingi og flæði.
Minnkari (sammiðja og sérvitringur)	Keilulaga festing sem tengir rör með mismunandi þvermál; sammiðja viðheldur miðlínustöðu, sérvitringur vegur upp á móti.	Minnkar eða eykur stærð pípunnar til að stilla flæðishraða eða þrýsting; sammiðja fyrir lóðréttar línur til að koma í veg fyrir loftvasa, sérvitringur fyrir lárétt til að koma í veg fyrir uppsöfnun sets.
Cap	Hvolflaga-endalokun með skábrún.	Lokar enda rörsins til að stöðva flæði, sem tryggir varanlega eða tímabundna lokun fyrir viðhald eða stækkun kerfisins.
Kross	Plús-laga innrétting með fjórum innstungum.	Leyfir flæði gatnamót úr mörgum áttum; notað í flóknum greinum þar sem krafist er fjögurra-vega greiningar.
Stubbur endi	Stutt pípa með útvíkkuðum eða hringlaga enda.	Auðveldar boltaðar tengingar með flönsum í hringsamskeytum, sem gerir auðvelt að taka í sundur fyrir skoðun eða þrif í ætandi umhverfi.

Fölsuð píputengi eru framleidd með smíðaferli sem eykur efnisþéttleika og styrkleika, sem gerir þær tilvalnar fyrir háan-þrýsting og lítinn-þvermál. Í 316H bjóða þeir upp á yfirburða þreytuþol við hækkað hitastig.

Gildandi forskrift er ASTM A182 F316H, sem lýsir kröfum fyrir svikin eða valsuð ál-stálpípaflansar, festingar og lokar fyrir háan-hitaþjónustu. Mál og þrýstiflokksstaðlar innihalda:

Standards for Forged Pipe Fittings

ASME B16.11 fyrir fals-suðu og snittari festingar í flokkum 2000#, 3000#, 6000# og 9000#.

MSS SP-79, 83, 95 og 97 fyrir viðbótar-suðuskerandi innlegg og tengingar.

BS 3799 fyrir stálpíputengi, skrúfað og innstungu-suðu fyrir olíuiðnaðinn.

Festingar eru venjulega fáanlegar í stærðum frá 1/8" NB til 4" NB, með innstungu-suðu eða snittari tengingum.

316H svikin festingar eru flokkaðar í fals-suðu og snittaðar. Algengar tegundir eru:

Tegund	Lýsing	Hlutverk og hlutverk
Olnbogi (45 gráður og 90 gráður)	Svipað og rasssuða-en með innstungu eða snittum endum.	Tilvísanir flæði í þröngum rýmum; fals-suðu fyrir leka-háþrýstikerfi-, snittari fyrir stillanlegar uppsetningar.
Teigur (jafn og minnkandi)	Þrír-úttakstengi fyrir greiningu.	Klofnar renna í greinar; notað í tækjalínum eða háþrýstihausum-.
Tenging (Heilt og hálft)	Beint tengi til að tengja tvö rör.	Lengir pípuhlaup eða viðgerðarhluta; fullt fyrir jöfn þvermál, helmingur fyrir umbreytingar.
Samband	Þriggja-samsetning með hnetu til að aftengja.	Leyfir auðvelt í sundur án þess að klippa rör; tilvalið til viðhalds í lokum eða tækjum.
Cap	Endalokun fyrir rör.	Þétir pípuenda til að koma í veg fyrir leka; notað við prófun eða lokun á ónotuðum línum.
Kross	Fjórir-úttakstengi.	Veitir margvíslega-grein; beitt í þéttum,-háþrýstigreinum.
Bushing	Settu inn til að minnka þráðstærð.	Aðlagar stærri festingar að smærri rörum; kemur í veg fyrir of-þráður í þrýstikerfi.
Innstunga (sex, ferningur, kringlótt)	Karlkyns-þráður lokun.	Lokar fyrir op í festingum eða rörum; sexkantshöfuð til að auðvelda skipti á lokuðum svæðum.

Ryðfrítt stál 316H píputengi bjóða upp á óviðjafnanlega áreiðanleika í háum-hita og ætandi umhverfi. Hvort sem við veljum skaftfestingar fyrir óaðfinnanlega háþrýstingssamþættingu eða falsaðar festingar fyrir þéttar,-styrktar tengingar, standast vörur okkar ströngustu staðla.

Hafðu samband við okkurFyrir tæknileg gagnablöð, sérsniðnar tilboð eða sérfræðileiðbeiningar um lagnakerfið þitt með 316H lausnum.
