310S vs. 316L: Hvort hentar betur fyrir há-hitaumhverfi?

310S ryðfríu stálier öruggur sigurvegari fyrir viðvarandi-háhitaþjónustu yfir 500 gráðum (932 gráður F). Hátt króm- og nikkelinnihald þess gefur því yfirburða oxunarþol og byggingarstöðugleika við hærra hitastig. 316L er frábært fyrir ætandi, miðlungs-hitanotkun - en það missir brúnina yfir 500 gráður.

Inngangur

Hitastig er erfiðasta álagsprófið sem málmur getur orðið fyrir. Þegar leiðsla, ofnhluti eða iðnaðarskip starfar við mikinn hita, verða efnafræði efnisins, örbygging og yfirborðshegðun öll mikilvæg. Veldu ranga einkunn og þú átt hættu á oxunarskala, skriðbilun og kostnaðarsömum ófyrirséðum stöðvun.

Tvær einkunnir birtast á næstum öllum háhitalista-: 310S og 316L. Bæði eru austenitísk ryðfrítt stál. Báðir veita góða tæringarþol. Samt eru þeir byggðir fyrir mjög mismunandi notkunarglugga. Þessi grein útskýrir - með hlutlægum gögnum - nákvæmlega hvar hver einkunn skarar fram úr og hver á heima í há-hitaforritinu þínu.

310S vs. 316L: Mismunur

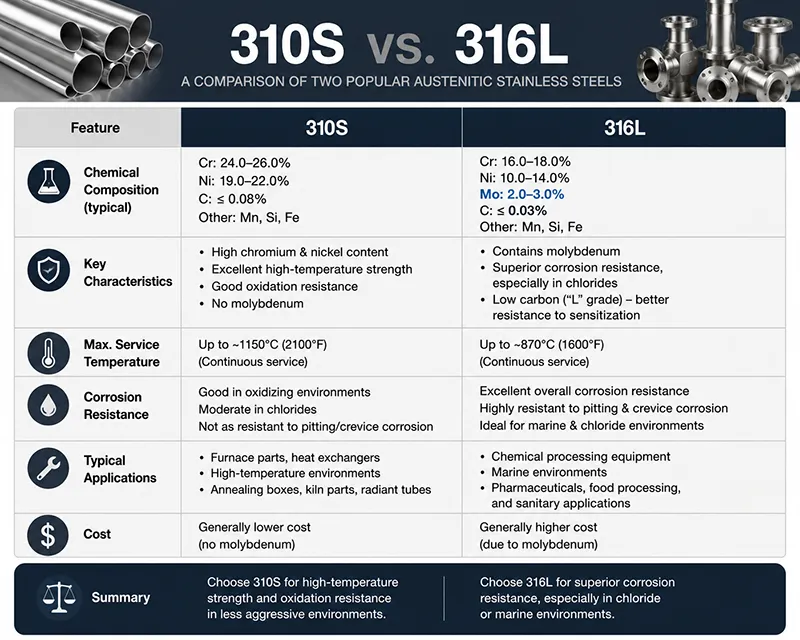

Taflan hér að neðan sýnir mest afgerandi mun á einkunnunum tveimur.

Athugið:Stöðugt þjónustuhitastig er samkvæmt ASTM / iðnaðarleiðbeiningum; Raunveruleg takmörk eru háð andrúmslofti og streitustigi.

Efnasamsetning - Hvers vegna það skiptir máli

Munurinn á háum-hitahegðun milli 310S og 316L byrjar með efnafræði. Hugsaðu um málmblöndur sem byggingareiningar: því meira sem þú bætir við, því sterkari og -hitaþolnari verður uppbyggingin - að vissu marki.

Athugið:Samsetningarsvið samkvæmt ASTM A240 / EN 10088-1. Nákvæm mörk geta verið mismunandi eftir vöruformi.

Lykilinnsýn:310S inniheldur um það bil 50% meira króm og 65% meira nikkel en 316L. Þetta efnafræðilega bil er stærsta einstaka ástæðan fyrir því að 310S er yfirgnæfandi í ofnum, ofnum og öðru-háhitaumhverfi.

Háhitaafköst: Djúp kafa

Oxun er aðalbilunarhamur málma í háum-hitalofti. Við hærra hitastig hvarfast súrefni við stályfirborðið. Ef oxíðlagið sem myndast er þétt og viðloðandi virkar það sem sjálfgræðandi skjöldur. Ef hann er gljúpur og losnar af eyðist grunnmálmurinn hratt.

310S myndar ríkan, stöðugan króm (Cr₂O₃) kvarða þökk sé 25% króminnihaldi. Þessi kvarði er verndandi í allt að um það bil 1.100 gráður í samfelldri þjónustu - stig sem 316L getur ekki passað við. 316Þynnra oxíðlag L verður óstöðugt og byrjar að hrynja yfir u.þ.b. 800–870 gráður, afhjúpar ferskan málm og hraðari efnistapi.

Athugið:Byggt á stöðugri þjónustu í þurru lofti. Afoxandi, brennisteins- eða kolvetnandi andrúmsloft getur lækkað mörk fyrir báðar einkunnir.

Við hátt hitastig afmyndast málmar smám saman við viðvarandi álag - fyrirbæri sem kallast skrið. Efni með yfirburða skriðþol heldur lögun sinni lengur, sem gerir þynnri veggi og lengri þjónustutíma kleift.

310S heldur mikilvægum styrk við hitastig þar sem 316L er þegar að mýkjast verulega. Hærra nikkelinnihald kemur á stöðugleika í austenítíska fylkinu gegn veikingu kornamarka, en þéttari oxíðkvarðinn dregur úr niðurbroti yfirborðs.

Athugið:Gildi eru áætluð og tákna glæðað stangir/plötur úr birtum efnisgögnum. Raunveruleg frammistaða er mismunandi eftir vöruformi, hitameðferð og hleðsluskilyrðum.

Mörg iðnaðarferli - hitameðhöndlun, mótun, glæðing - fela í sér endurtekna upphitun og kælingu. Hver hringrás skapar hitaálag þegar málmurinn stækkar og dregst saman. Málblöndu sem þolir ekki þessa streitu myndar sprungur og losar hlífðaroxíðlag þess.

310S höndlar hitauppstreymi vel vegna þess að hærra nikkelinnihald þess dregur úr varmaþenslustuðlinum miðað við staðlaðar austenítískar einkunnir og eykur hörku við hitabreytingar. 316L hentar síður árásargjarnri hjólreiðum yfir 600 gráður; þynnri krómkvarðinn hefur tilhneigingu til að sprunga og endur-myndast ítrekað og flýta fyrir yfirborðstapi.

Í ofna- og jarðolíuumhverfi getur kolefnis--ríkt (kolefnis-) eða köfnunarefnis--ríkt (nítrandi) andrúmsloft komist inn í stályfirborðið og myndað harða, brothætta karbíð- eða nítríðfasa sem draga úr sveigjanleika og tæringarþol.

Hátt króm- og nikkelinnihald 310S skapar þétt, lítið-gegndræpi oxíðlag sem er ónæmari fyrir innkomu kolefnis. Iðnaðargögn sýna stöðugt að 310S standi sig betur en 316L í tilraunum með kolefnisofna, sem gerir það að kjörnum valkostum fyrir geislarör og hitameðhöndlunarkörfur.-

Ryðfrítt stál 316L Efni Kostir

Þessi grein er ekki dómur um að 310S sé alltaf betra - langt frá því. 316L er frábært val í nokkrum mikilvægum tilfellum:

Hvernig á að velja: Hagnýt ákvörðunarrammi

Notaðu flæðiritsrökfræðina hér að neðan til að velja rétta einkunn fyrir umsókn þína.

Skref 1 - Tilgreindu hámarkshitastig þitt.Ef ferlishitastigið fer reglulega yfir 500 gráður → farðu í skref 2. Ef það helst undir 500 gráður → 316L er líklega nóg; meta kröfur um tæringu.

Skref 2 - Metið andrúmsloftið.Ef umhverfið er oxandi (loft, útblástursloft) eða kolefnisríkt (-kolvetnisríkt) yfir 500 gráður → 310S er mjög æskilegt. Ef umhverfið er fyrst og fremst vatnskennt eða örlítið ætandi við meðalhita getur → 316L samt verið viðeigandi.

Skref 3 - Athugaðu hvort hætta sé á klóríði eða gryfju.Ef klóríð eru til staðar (sjór, saltvatn, bleikja) og hitastig er undir 500 gráður → gefur mólýbdeninnihald 316L því forskot. Ef bæði háhitastig OG klóríð eru til staðar, gæti þurft að hafa samband við efnisfræðing - sérhæfðar málmblöndur (Alloy 625, 253MA).

Skref 4 - Taktu þátt í kostnaði og afgreiðslutíma.310S ber verðálag sem er um það bil 20–35% yfir 316L vegna hærra málmblendis. Fyrir landamæraumsóknir (400–500 gráður), vegið framlegð á móti fjárhagsáætlun. Að vantilgreina kostnað mun meira til lengri tíma litið ef bilun á sér stað.

Gildandi staðlar og forskriftir

Báðar einkunnir falla undir helstu alþjóðlega staðla. Staðfestu viðeigandi staðal með verkfræðilegum forskriftum þínum áður en þú pantar.

Athugið:Sýndar merkingar eru fyrir plötu/blað nema annað sé tekið fram. Pípu-, stöng- og rörform hafa viðbótareinkunn.

Raunveruleg-forritsdæmi í heiminum

Framleiðandi bílaíhluta starfrækir samfelldan möskva-beltaofn við 900 gráður til að herða kolefni. Innréttingar, geislarör og færibönd voru upphaflega framleidd úr 316L. Innan sex mánaða átti sér stað veruleg oxunarskala, röskun og ótímabær bilun. Skipting með 310S lengdi endingartíma í meira en þrjú ár - sem lækkar árlegan viðhaldskostnað um áætlaða 60%.

Kennsla:Við 900 gráður er oxunarþol 316L uppurið.

Líflyfjaaðstaða krafðist lagna fyrir vatns-fyrir-innspýtingarkerfi (WFI) sem starfaði við 80–121 gráðu með reglubundinni gufusfrjósemisaðgerð (CIP/SIP). 310S hefði veitt miklu meiri-hitagetu en þörf krefur og hefði bætt við óþarfa efniskostnaði til að uppfylla kröfur um yfirborðsfrágang fyrir BDA, ASME og yfirborðsfrágangur{{6} viðnám og suðuhæfni í ofur-hreinu vatnskenndu umhverfi.

Kennsla:Réttar forskriftir koma í veg fyrir of-verkfræði. 316L er tilvalið fyrir ætandi, hreinlætis- eða vatnskennda þjónustu við meðalhitastig þar sem há-hitageta 310S er algjörlega óþörf.

Algengar spurningar

Tæknilega mun 316L ekki bila samstundis við 870 gráður, en oxunarhraði hans eykst verulega og togstyrkur hans lækkar í stig sem gera burðarvirki óáreiðanleg. Fyrir alla viðvarandi aðgerð yfir 800–870 gráður er 310S verkfræðilega valið.

Nei. 310S kostar meira og gefur engan ávinning umfram 316L í vatnskenndri ætandi þjónustu, frystingu, lyfjaumhverfi eða hvaða þjónustu sem er undir um 500 gráðum þar sem klóríðþol skiptir máli. Efnisval ætti alltaf að passa við sérstök þjónustuskilyrði - ekki sjálfgefið „sterkasta“ einkunn.

Já, ólík málmsuðu 310S til 316L er framkvæmanleg. Notaðu fylliefni sem er samhæft við báðar samsetningarnar - venjulega ERNiCrFe-6 eða ER309 - og fylgdu viðeigandi leiðbeiningum um forhitun og millihitastig. Ráðfærðu þig við löggiltan suðuverkfræðing fyrir mikilvægar umsóknir.

Hvorki 310S né 316L er tilvalið fyrir þessa samsetningu. Þú þarft líklega -afkastameiri málmblöndu eins og 253MA (1.4835), Alloy 625 (UNS N06625) eða aðra nikkel-ofurblöndu. Hafðu samband við efnissérfræðing fyrir notkun yfir 600 gráður í nærveru klóríðs.

Báðar einkunnirnar eru soðanlegar með því að nota staðlaða austenítíska tækni (TIG, MIG, SMAW). 316Of-lágt kolefnisinnihald L gefur því forskot í að lágmarka hita-næmingu svæðis. 310S er með hærra kolefnisþak (0,08% að hámarki) og krefst varkárrar-hitastjórnunar á þykkum kafla{5} suðu.

Sem almennur markaðsleiðbeiningar, 310S plata og pípa skipar venjulega 20–40% álag yfir samsvarandi 316L vöru, sem endurspeglar verulega hærra króm- og nikkelinnihald. Verðmunur sveiflast með álverði. Biðjið um núverandi tilboð fyrir nákvæma fjárhagsáætlunargerð verkefnisins.

Niðurstaða

Valið á milli 310S og 316L er ekki spurning um hvaða einkunn er 'betri' - það er spurning um hvaða einkunn hentar betur þínum sérstökum rekstraraðstæðum.

Í langflestum ósviknum háum-hitabúnaði - ofnum, ofnum, hitameðhöndlun, unnin úr unnin úr unnin úr unnin úr unnin úr unnin úr unnin úr unnin úr unnin úr unnin úr unnin úr unnin úr unnin úr unnin úr unnin úr unnin úr jarðolíu, - 310S er rétta forskriftin. Efnafræði þess er tilgangs-smíðuð fyrir viðvarandi hita og kostnaðarálag er undantekningarlaust á móti lengri endingartíma og minna viðhald.

Fyrirtækið okkar framleiðir og á lager 310S og 316L í plötu, pípu, festingum og stöngum - samkvæmt ASTM, EN og JIS stöðlum.Hafðu samband við tæknilega söluteymi okkarfyrir efnisvalstuðning, verksmiðjuvottanir og samkeppnishæf verð.
